그피 = 그랜드 C4 피카소
요새 날이 눅눅해지니 에어콘 틀 때 식초냄새가 나기 시작합니다. 악명 높은 그피 캐빈필터 교환을 직접 해보기로 합니다ㅋㅋ
네이버 시트로엥 카페 필스타님을 통해 제품을 구매했습니다. 푸조/시트로엥/DS 차량의 각종 소모품과 정비 부품들은 필스타님 통해서 구매하면 편합니다.
https://naver.me/GBlimLHp
씨트로엥 피카소 에어필터_푸조 5008 에어필터_DS7 에어필터_9800097580_C29110_WA9794대체품_2.0전용_MOVEN
[필스타샵] 필스타샵_수입차소모품 판매점
link.naver.com

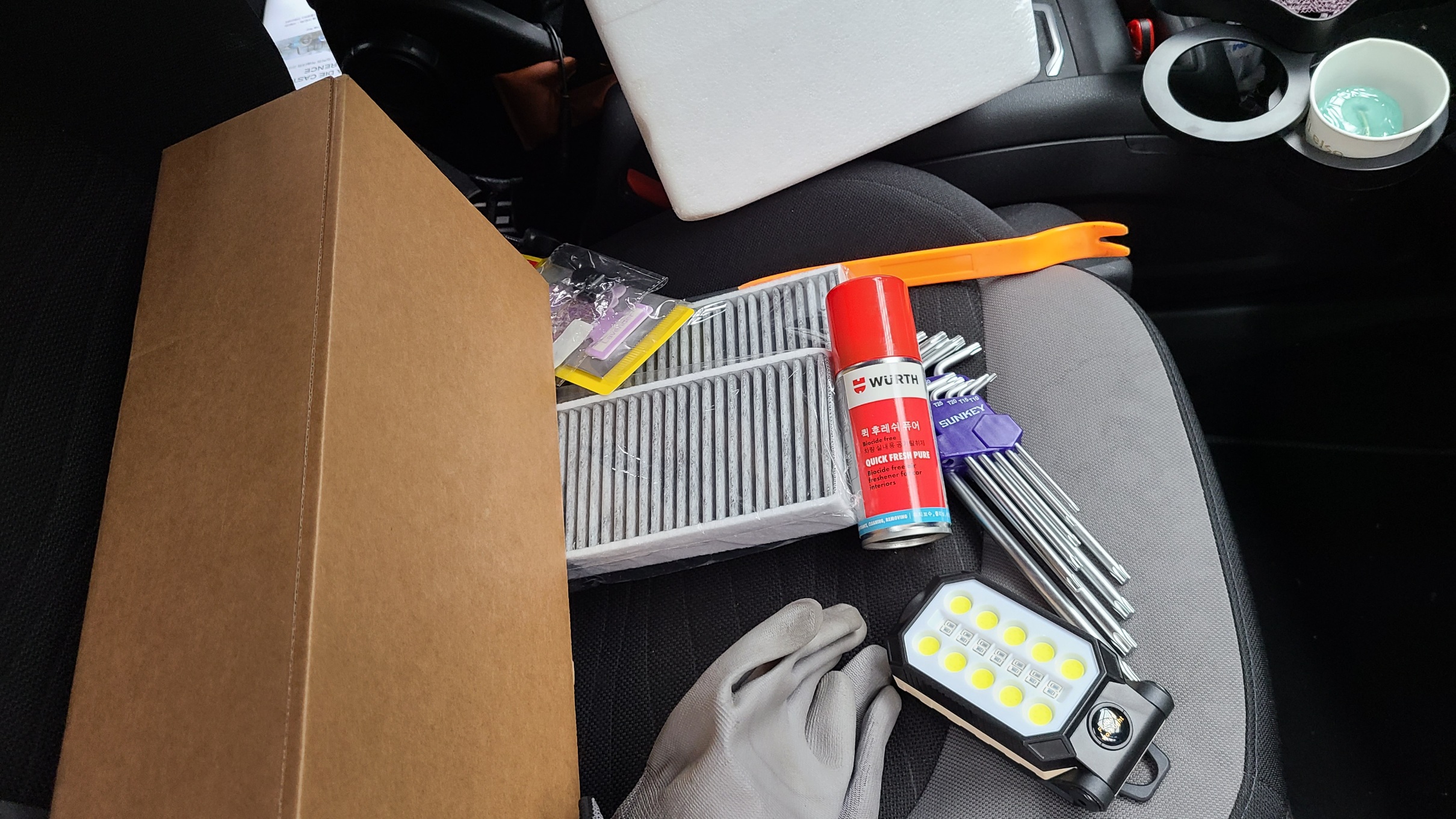

캐빈필터 2개. 그피는 캐빈필터 2개가 한꺼번에 들어갑니다. 옆에 놓인 빨간 스프레이(?) 통은 차량용 에어컨 탈취제인 뷔르트 퀵 후레쉬 퓨어 입니다. 오늘 기존 캐빈필터를 탈착 한 후, 뷔르트 퀵 후레쉬 퓨어로 공조라인 탈취를 진행 후 새 캐빈필터를 장작 할 예정입니다.
![](https://blog.kakaocdn.net/dn/WeF2h/btsnEoSDlnr/axZMLOd2DFhfrRR7z0BoXk/img.jpg)
조수석, 오늘 작업 공간.
유튭이나 인터넷을 보면 그피 캐빈필터 교체는 여러 방법이 있는데 오늘 저는 최소한의 내장트림 탈거로만 진행할 생각입니다.
![](https://blog.kakaocdn.net/dn/ds9rdX/btsnLvoRNlt/LdYsNeR28OQmbbiEtdZZQ1/img.jpg)
먼저 이곳 별볼트 T20을 풀러 줍니다.
![](https://blog.kakaocdn.net/dn/uqpKh/btsnLvoROOd/JZP4bEia2qLrjcGHcuJGEk/img.jpg)
다음 3개 핀을 뽑아주고요…
![](https://blog.kakaocdn.net/dn/0mfX2/btsnLbKINMg/QcusZRXGjmihgwIGOGwZRK/img.jpg)
탈거하면,
![](https://blog.kakaocdn.net/dn/cBvHVr/btsnIJVefUM/P9e5eemlPCEcbd8v8kkKj1/img.jpg)
풋등 커넥터를 분리합니다.
![](https://blog.kakaocdn.net/dn/2BRD4/btsnGjpcnvy/eMazbed0kGASSLj76kIH0K/img.jpg)
분리완료. 생각처럼 잘 빠지진 않음…
![](https://blog.kakaocdn.net/dn/b06SuJ/btsnD380arv/5E9A0RI0CfOmjdxfE5o8s0/img.jpg)

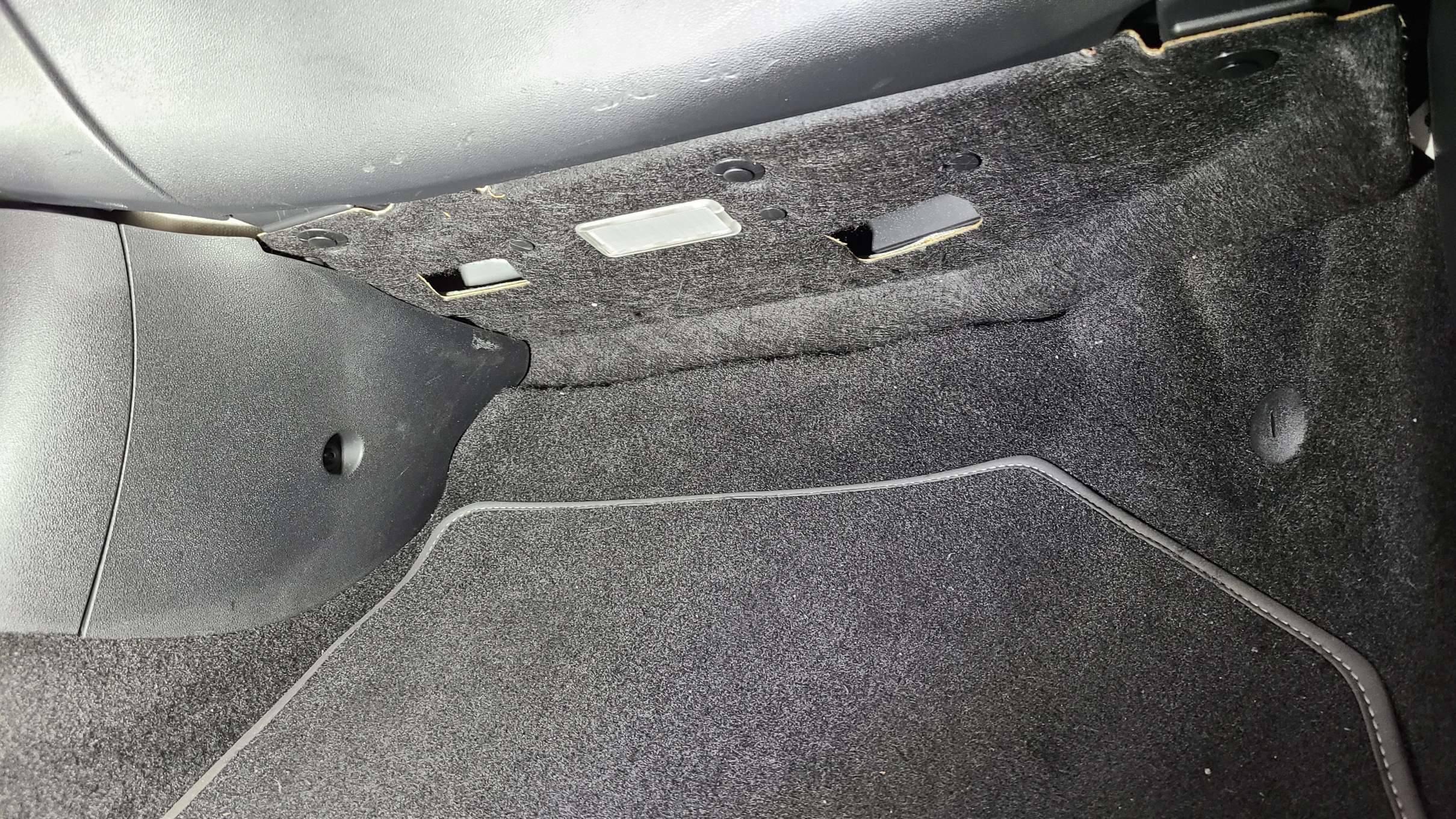

이제 2개의 내장 트림 분리했고…
![](https://blog.kakaocdn.net/dn/AMLrj/btsnE98yafr/0ExRBCe3zTI2lGrSBwEJF1/img.jpg)
몸을 옆으로 누이고(ㅋㅋ) 화살표 방향대로 저 안쪽을 보게 되면,
![](https://blog.kakaocdn.net/dn/C644I/btsnLbKIOqc/RkknlYaKK2nvJHVCbCe5uk/img.jpg)
좀 만 더… 아… 허리…
![](https://blog.kakaocdn.net/dn/xg73N/btsnLvPWlWZ/HnExS5ZaGi6auRJGjCHeaK/img.jpg)
캐빈필터 캡이 보입니다. 이걸 탈거.
![](https://blog.kakaocdn.net/dn/c3BwEd/btsnFEAr5ZZ/Q1TcqzXOsIxiEFJiTkHssK/img.jpg)
탈거한 캐빈필터 캡.
![](https://blog.kakaocdn.net/dn/bqlvZR/btsnEWn0qf8/kA81MkVDgDMJLHvY6dnDI1/img.jpg)
겨우 빼냈습니다 헥헥… 푸조/시트로엥 순정.
![](https://blog.kakaocdn.net/dn/ctL50V/btsnLuXNndL/Wziz0S6LiSTXUfyHtXp6Hk/img.jpg)
TIP - 이 작은 캠핑의자를 하나 쓰면 훨씬 작업이 수월해집니다.
![](https://blog.kakaocdn.net/dn/bWeP7q/btsnGjCJqaR/8RbLlqIJFs2rbikeDxmT9K/img.jpg)
캐빈필터 교환 작업을 할 때 이런 작은 캠핑의자를 사용하세요. 몸을 조수석 아래에 수평으로 누워서 작업해야하는 독3사나 푸조 시트로엥 차종 특성상 코어의 힘이 적게 들어가 한결 편합니다.
이 의자를 사용 하느냐 안하느냐에 따라 교체난이도 상당히 틀려집니다 ㅋ
위치는 딱 저기에 놓으면 됩니다.
![](https://blog.kakaocdn.net/dn/cluSrL/btsnLu4zSdP/yjTho47iiualadXDKTcwVk/img.jpg)
이 의자를 왜 써야하냐면… 자세를 한번 보세요… ㅋㅋㅋ
![](https://blog.kakaocdn.net/dn/bXWo2l/btsrsTAqXkh/LM3Krzx23iCbwsQRpKasK1/img.jpg)
이제 차량용 에어컨 탈취제, 뷔르트 퀵 후레쉬 퓨어를 1열과 2열 의자 사이 바닥에 놓습니다. 시동을 켜고 공조기는 에어컨 off/온도 최저/풍량 최대/내기 순환으로 설정합니다. 이제 뷔르트 퀵 후레쉬 퓨어를 작동시키고 약 15분간 내부에서 순환되도록 기다립니다. 15분 정도 지나면 차량 도어와 트렁크를 모두 개방하고 적어도 한 시간 이상 환기를 하기를 추천합니다. 생각보다 향이 강하게 오래갑니다.
![](https://blog.kakaocdn.net/dn/vuSU8/btsnEoruR9Y/OKb2zRjRt4Rw91DVcuxTS0/img.jpg)

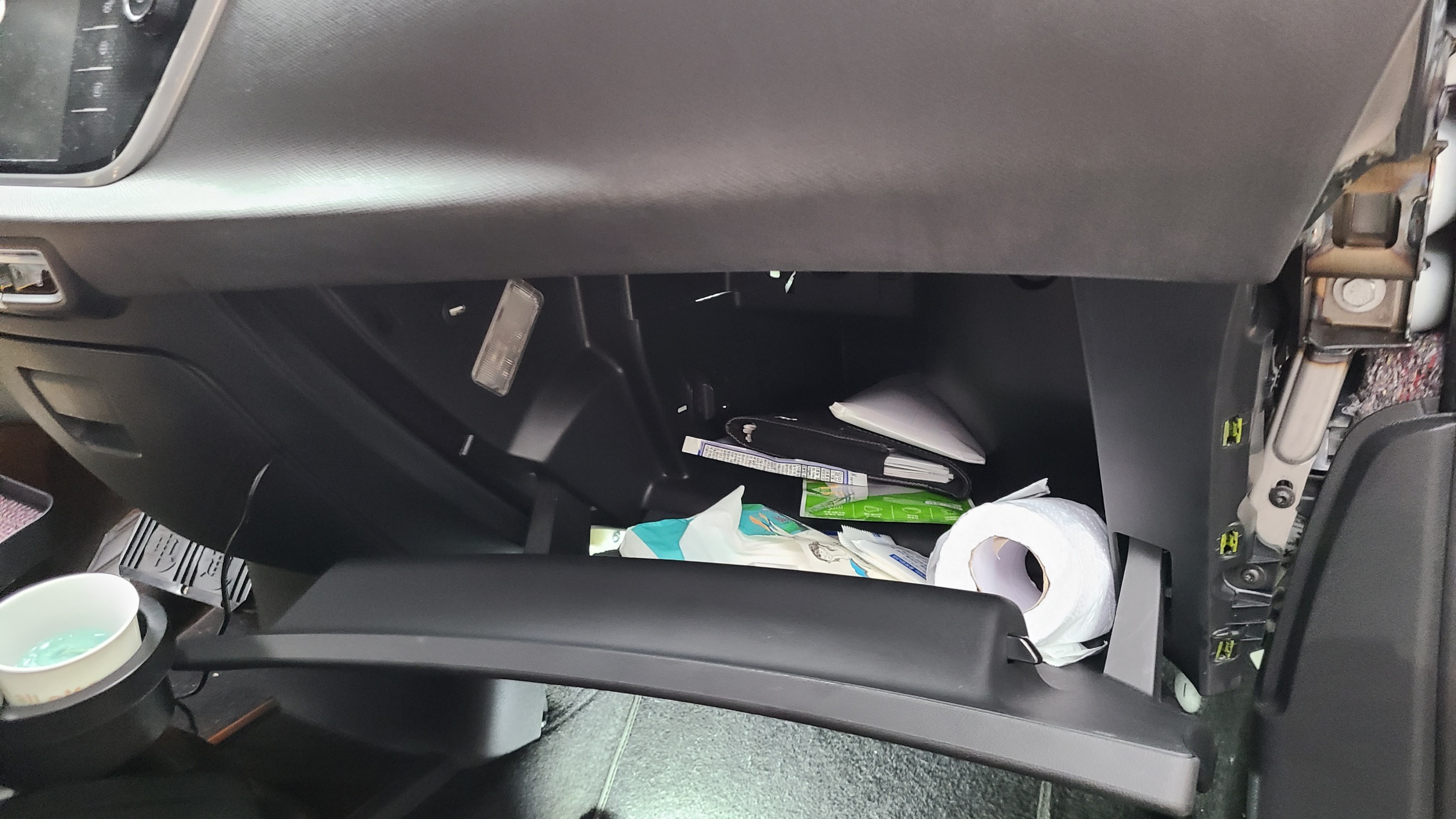

에어컨 배관 탈취가 끝났으니 이제 신품 캐빈필터를 장착해 봅니다. 글러브박스를 열면.
![](https://blog.kakaocdn.net/dn/mj5Ha/btsnHSkour6/M6wrO9pzXPUm1zMduWLaR0/img.jpg)
안쪽에 이 부품이 있는데 이걸 떼어냅니다. 제 그피는 2014년식 2.0 디젤 인텐시브 트림입니다. 다른 연식/다른 트림은 이 자리에 CD플레이어가 장작 되어 있을 수 있습니다.
![](https://blog.kakaocdn.net/dn/bh1jxC/btsnGY6dY0L/9QZjCnNxQk9mBN8yRMnvNk/img.jpg)
밑에서 새 캐빈필터를 밀어 넣으면 저 구멍사이로 보입니다.
![](https://blog.kakaocdn.net/dn/cGLPIC/btsnK97c5PY/DFXbfqkS2ccG0z8fIRdvK1/img.jpg)
이곳에 손을 넣어 구멍에 맞게 필터를 조정하면서 집어넣습니다.
![](https://blog.kakaocdn.net/dn/KRHjm/btsnLwafK1i/4FHluninQpkk2wKVsHpC50/img.jpg)
이렇게 필터 2개를 잘 넣어줍니다. 말이 쉽지 제대로 필터 2개를 잘 넣기가 쉽지 않습니다. 집어넣는다고 쏙 들어가지도 않고 필터를 완전히 구겨가면서 집어넣어야 하고, 또 집어넣은 후 필터가 안쪽에서 제대로 위치하도록 조금씩 필터를 흔들어주면서 자리를 잡게 해야 합니다. 이 작업을 2번 하는 겁니다. ㅠㅠ
이렇게 필터 2개가 무사히 들어가면 이제 필터 커버를 다시 장착해 줍니다.
![](https://blog.kakaocdn.net/dn/Eo2W4/btsnGZquQnU/nOm3ri0TadZF7nhCAKAtbk/img.jpg)
난이도가 좀 높습니다. 도전정신이 있다면 한 번은 해보세요. 저는 캠핑의자의 도움을 받아 생각했던 것보다는 수월하게 작업을 해냈습니다.
끝.
