그피 - 알리발 HUD 설치 #2/2편

그피 = 그랜드 C4 피카소

HUD 설치를 마무리합니다,,

알리발 HUD 설치 #1/2편

그피 - 알리발 HUD 설치 #1/2편

그피 = 그랜드 C4 피카소 이미 알리에서 구매한 저렴이 HUD를 차를 바꿀 때마다 옮겨가며 사용하고 있습니다. OBD 소켓타입인데 현재는 미니쿠퍼 R56S, 그피 두대에 장착되어 있습니다. 오류도 없고

sulvin.tistory.com

지난번에 OBD 케이블 기본 제공되는 1.8m 짜리가 짧았었죠? 그래서 새로 주문한 OBD 7pin 2.5m 케이블이 왔습니다.

https://www.aliexpress.com/item/1005001771177550.html?spm=a2g0o.order_list.order_list_main.52.40ac1802RT8KGu

Welcome to AliExpress! Sign Out Register Sign in My Orders My Coins Message Center Payment Wish List My Coupons

www.aliexpress.com

이제 설치 시작해봅니다. 우선 스티어링휠 아래쪽 플라스틱 커버를 탈거합니다. 그냥 잡아당기면 됩니다.

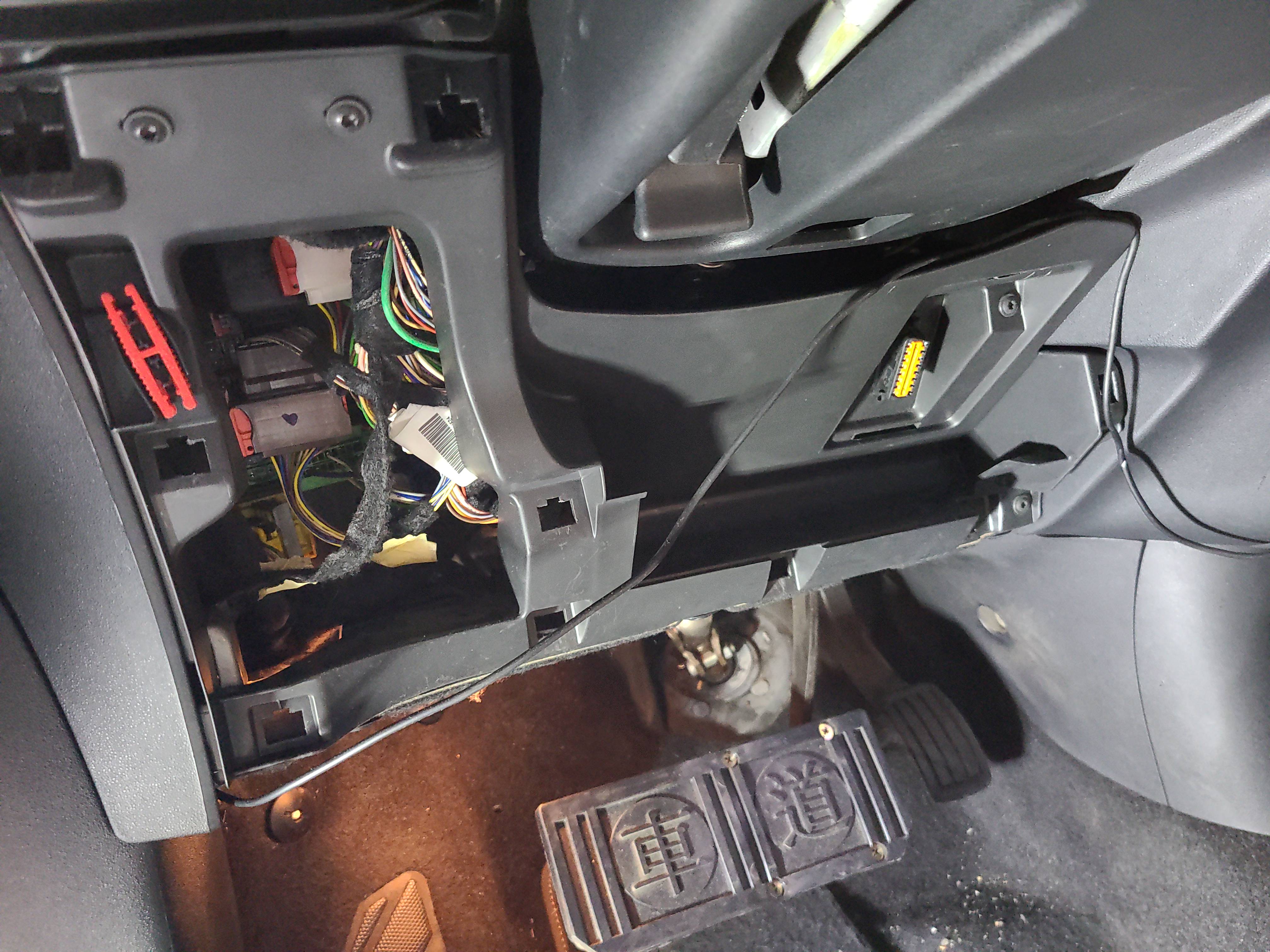

탈거후 모습, 오른쪽 노란색 OBD 소켓이 보입니다. 밖에 나와있는 검은색 전선은 블랙박스 시거잭 전원선입니다.

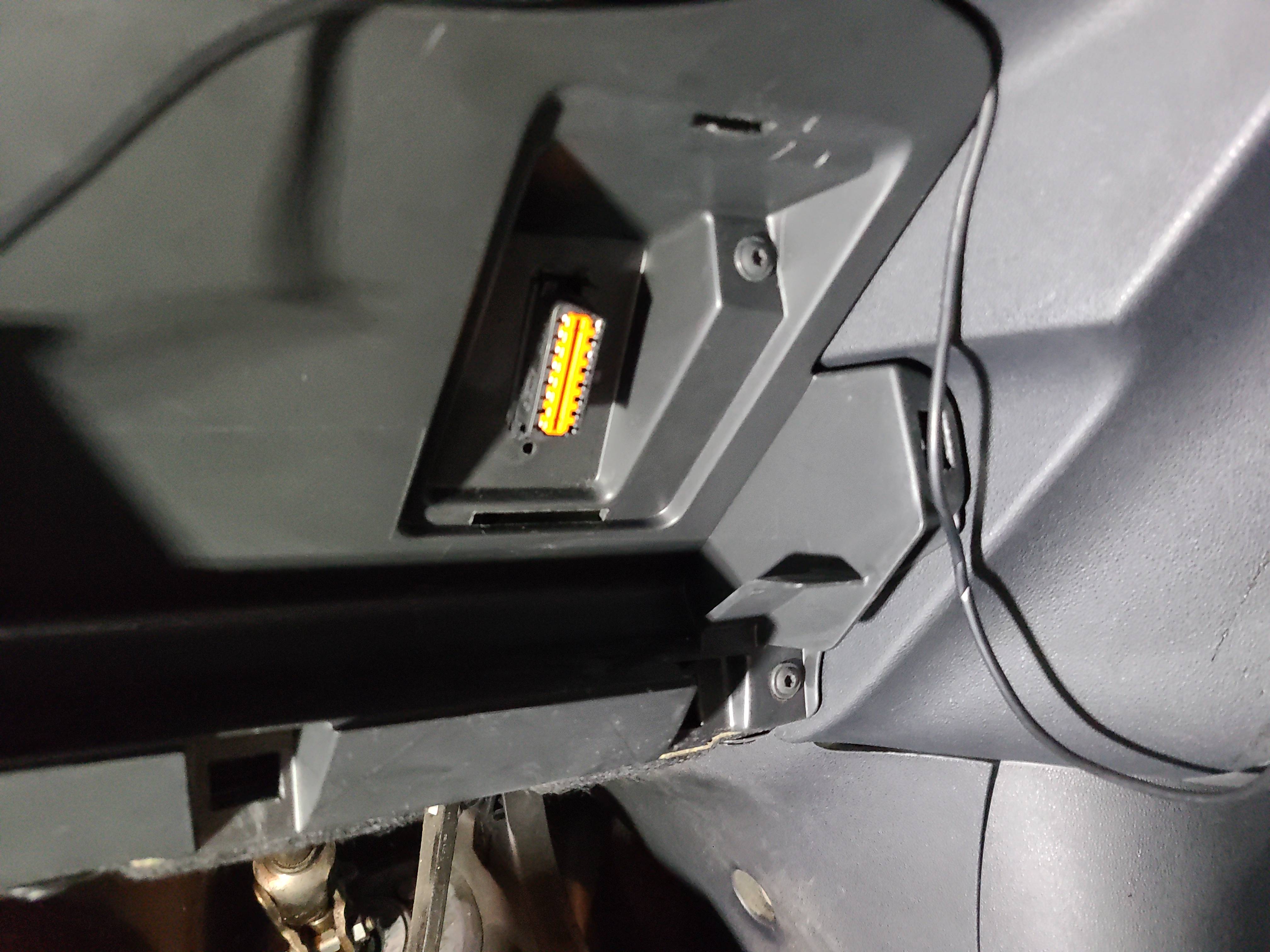

OBD 소켓,, 여기에 hud obd 케이블을 꼽아줍니다.

빨간선대로 케이블을 숨겨서 정리할 생각입니다,,

2.5m라 넉넉하게 남습니다. 남은선은 한데 묶어서 테사 흡음테이프로 돌돌말아서 안쪽으로 구겨넣어뒀습니다.

뜯은김에 상시전원 퓨즈가 어떤건지 한번 체크를 해봅니다. 테스터기를 사용해볼까요?

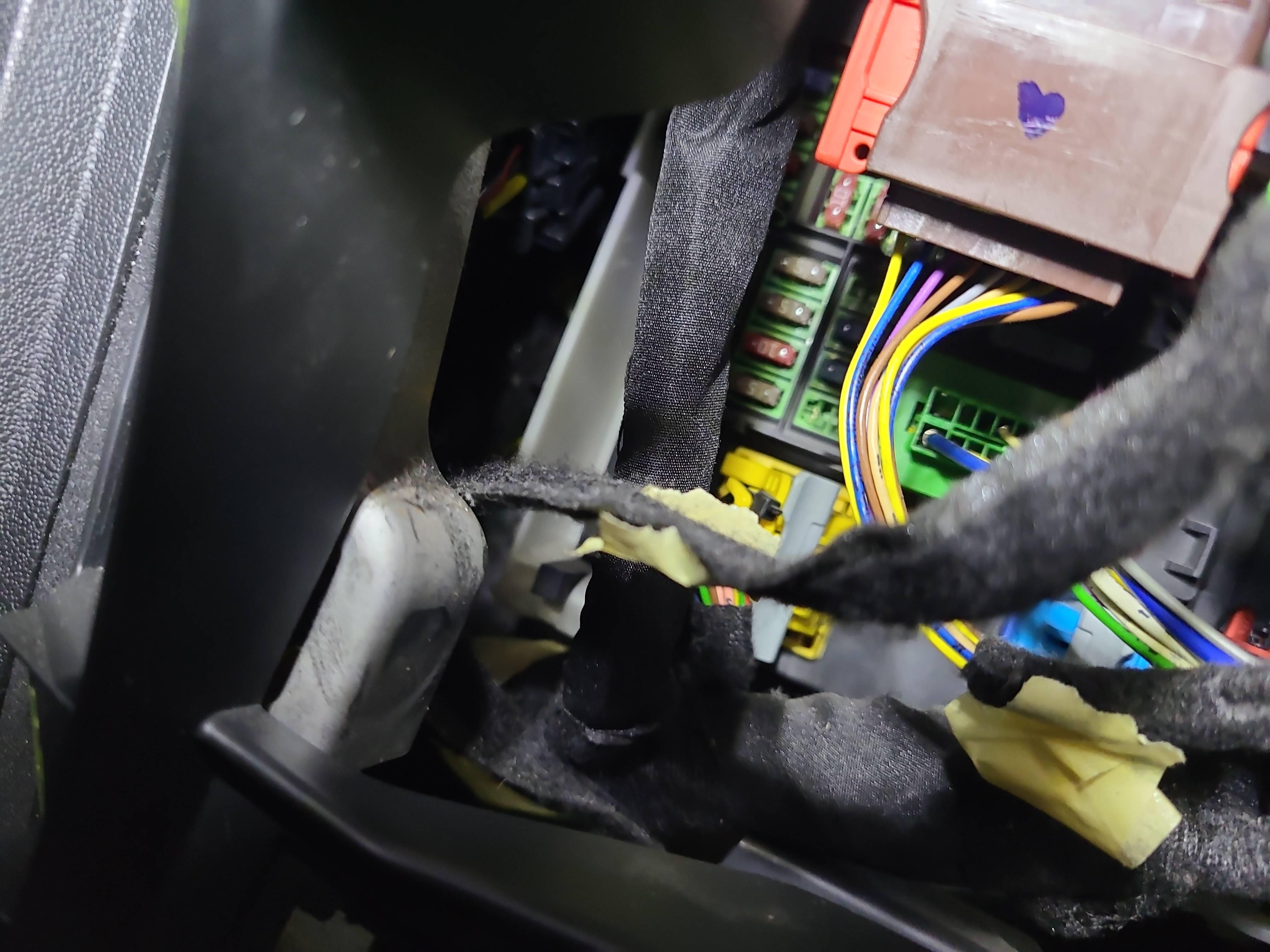

저 안쪽에 퓨즈 보이시나요?

퓨즈가 좀 안쪽에 숨어있습니다. 프랑스넘들 하,,

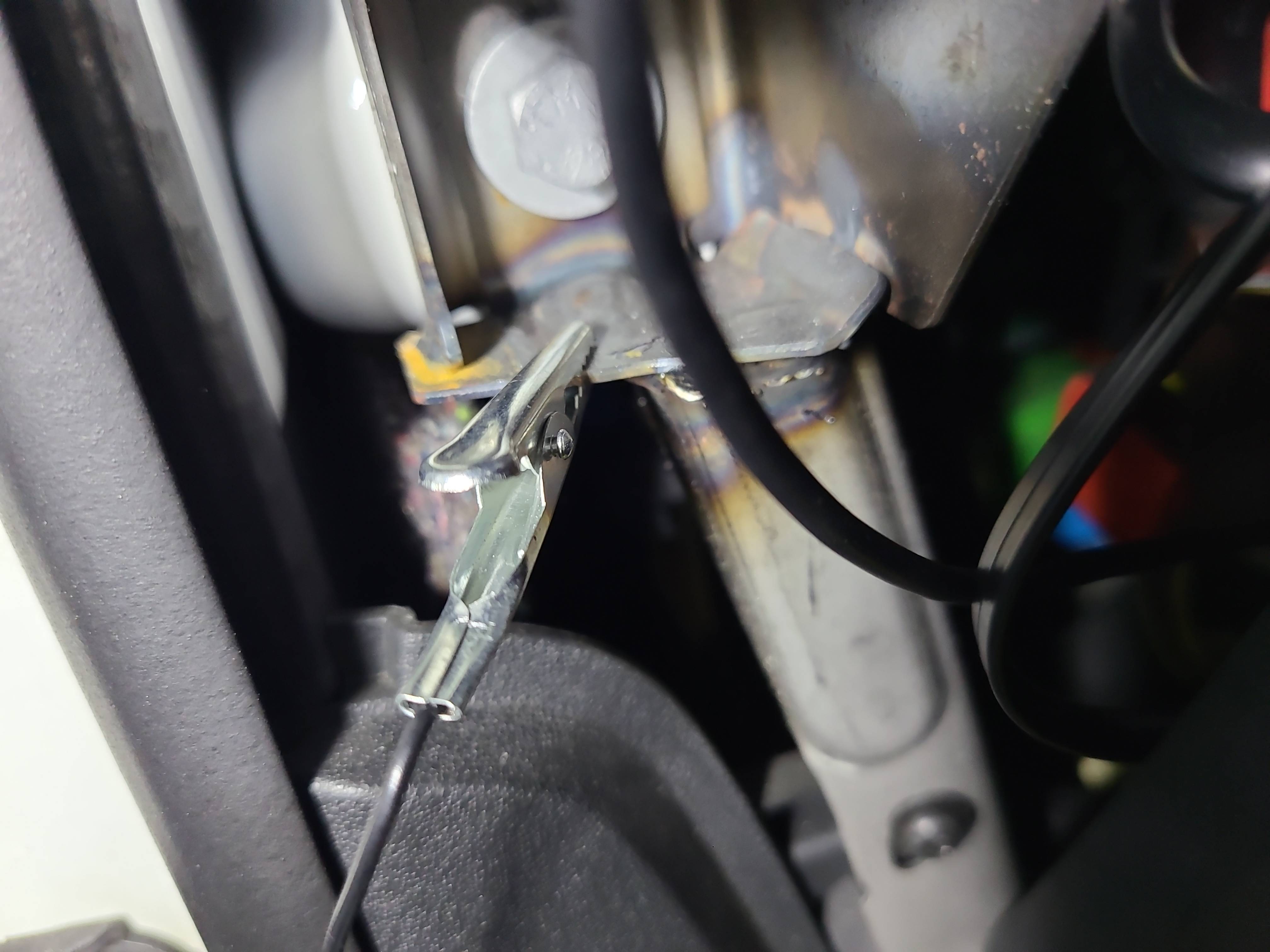

테스터기 한쪽 클립을 차체의 철판이나 볼트부분을 물리고,

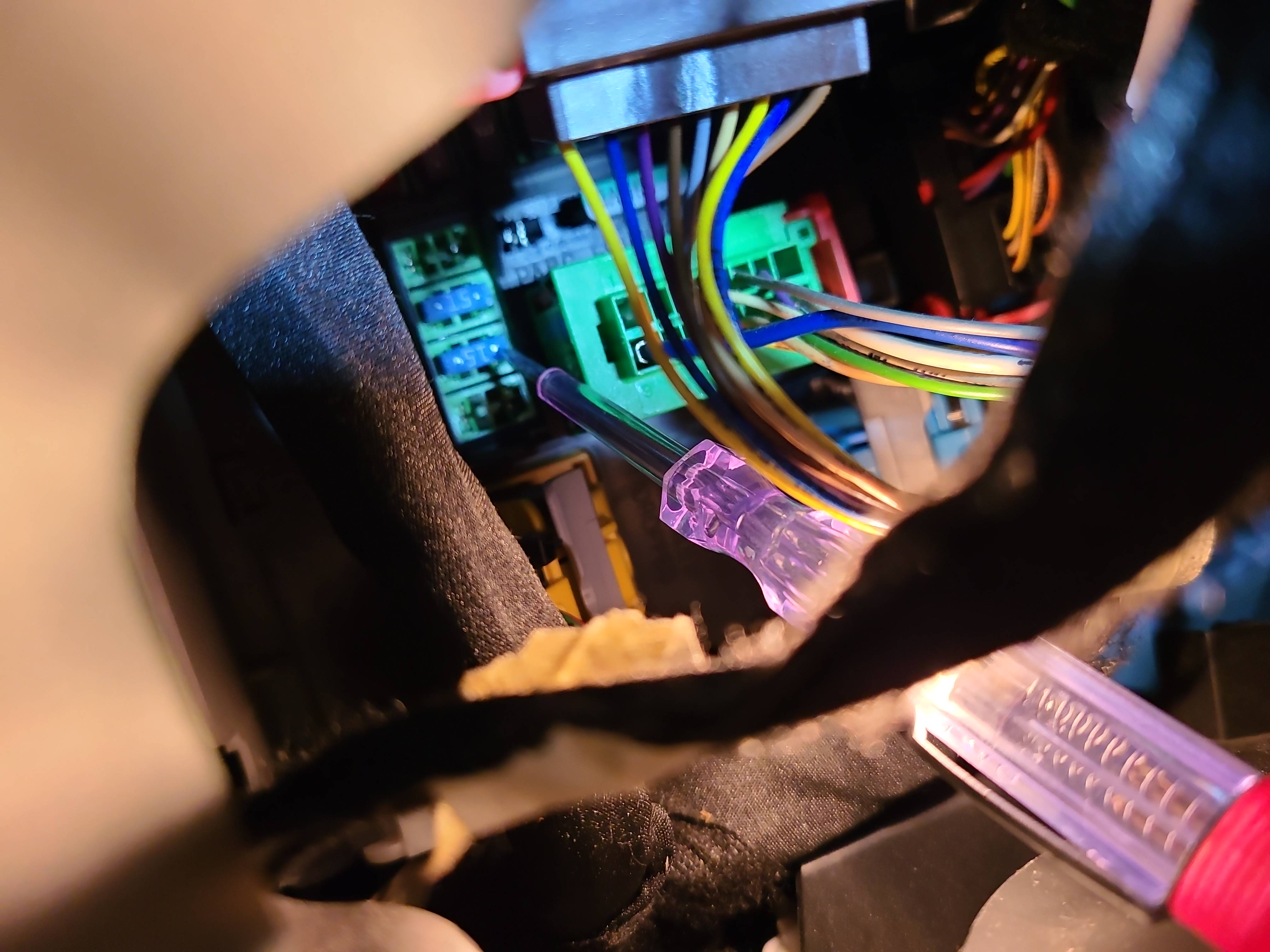

퓨즈 끝쪽을 찔러넣으면 전기가 통하는 곳은 불이 들어옵니다. 전기가 안들어오는 곳은 당연히 불이 안들어오죠.

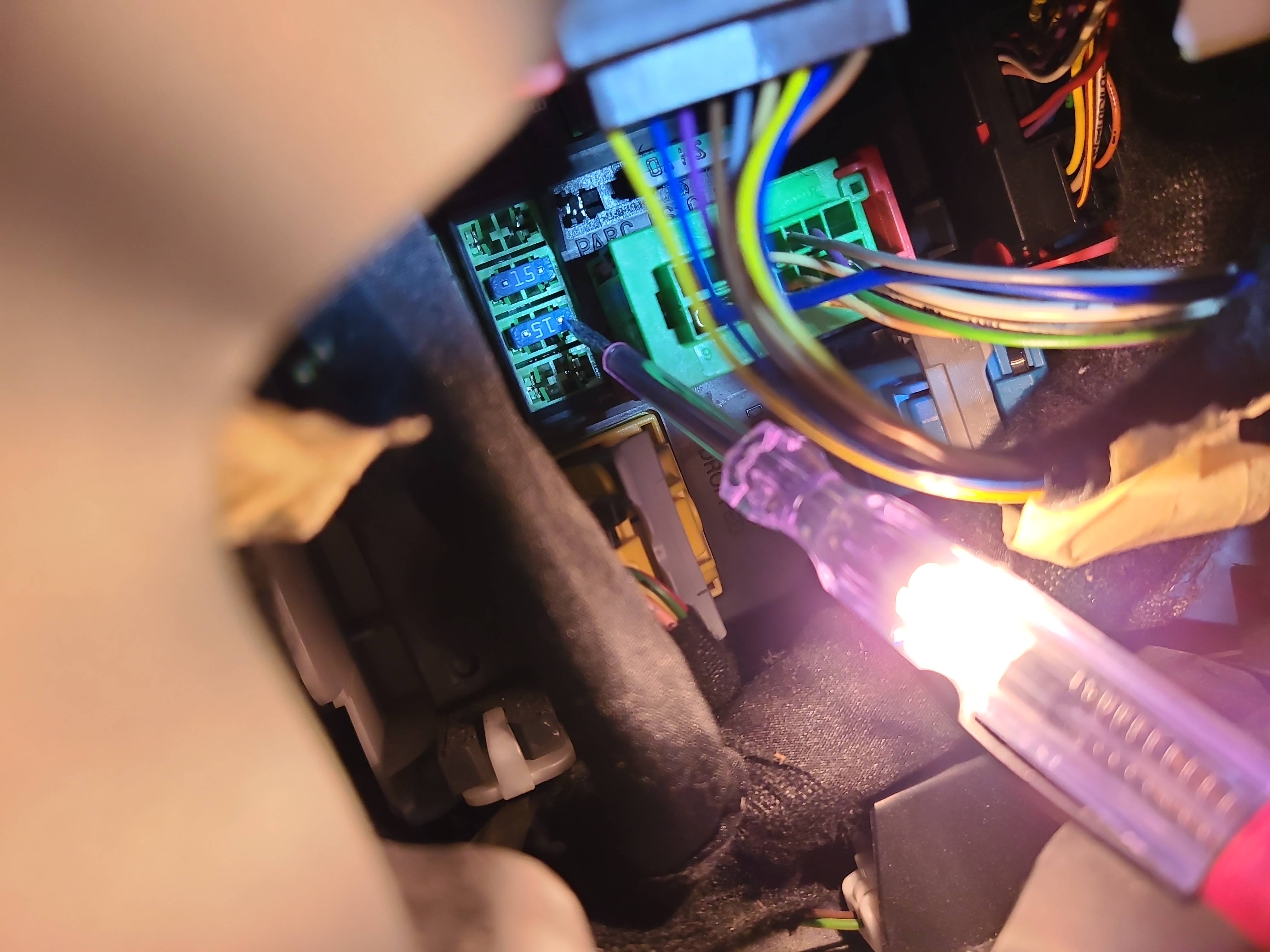

찾았다,, 저 15A 퓨즈네요. 요래 들어옴,, 나중에 무슨 작업을 하든 요걸 기억해두면 편할 듯.

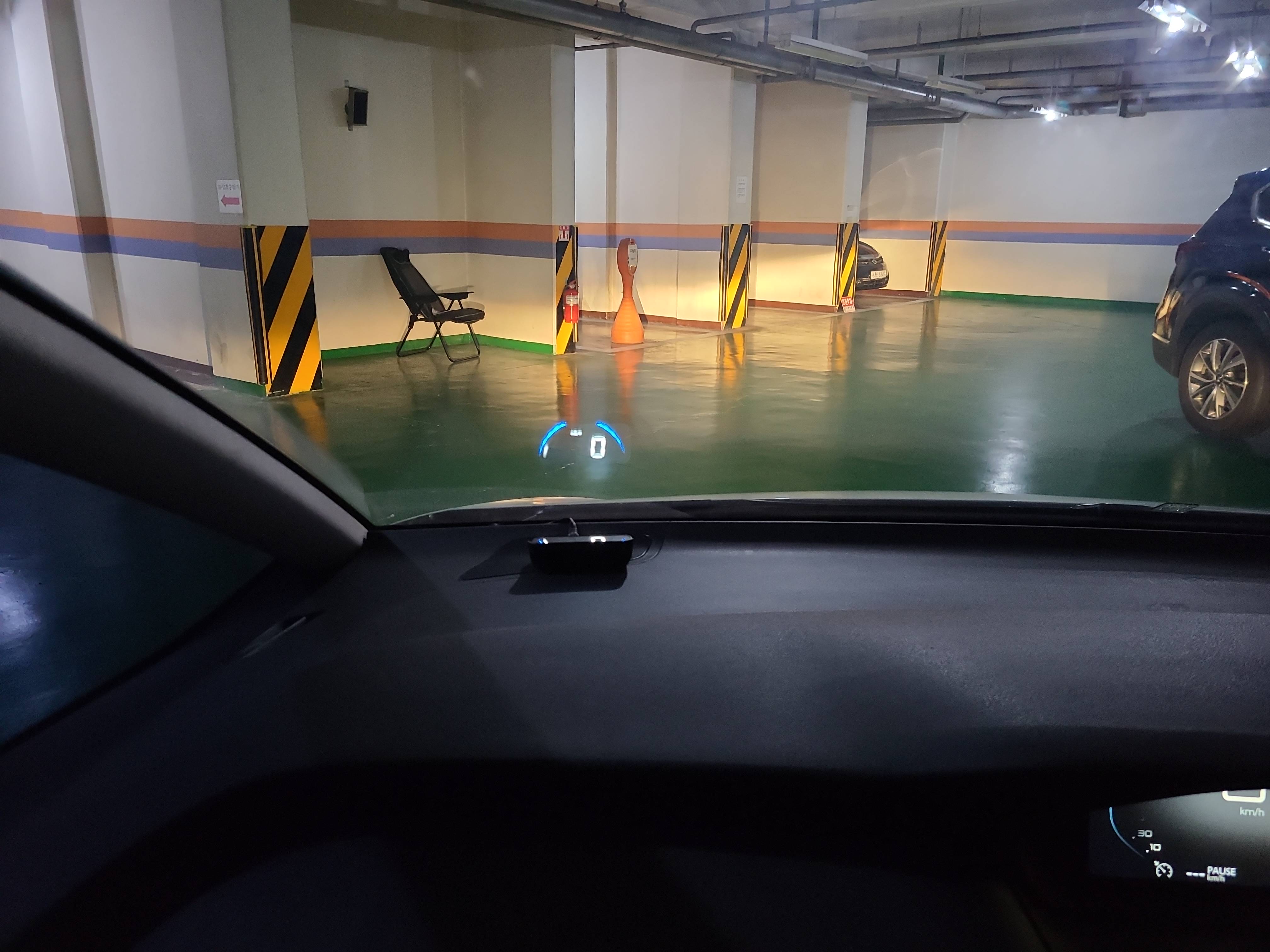

HUD 는 요래 보이게 됩니다.

끝.
